Chapa Expandida: Guia Técnico com Padrões EXP e GME

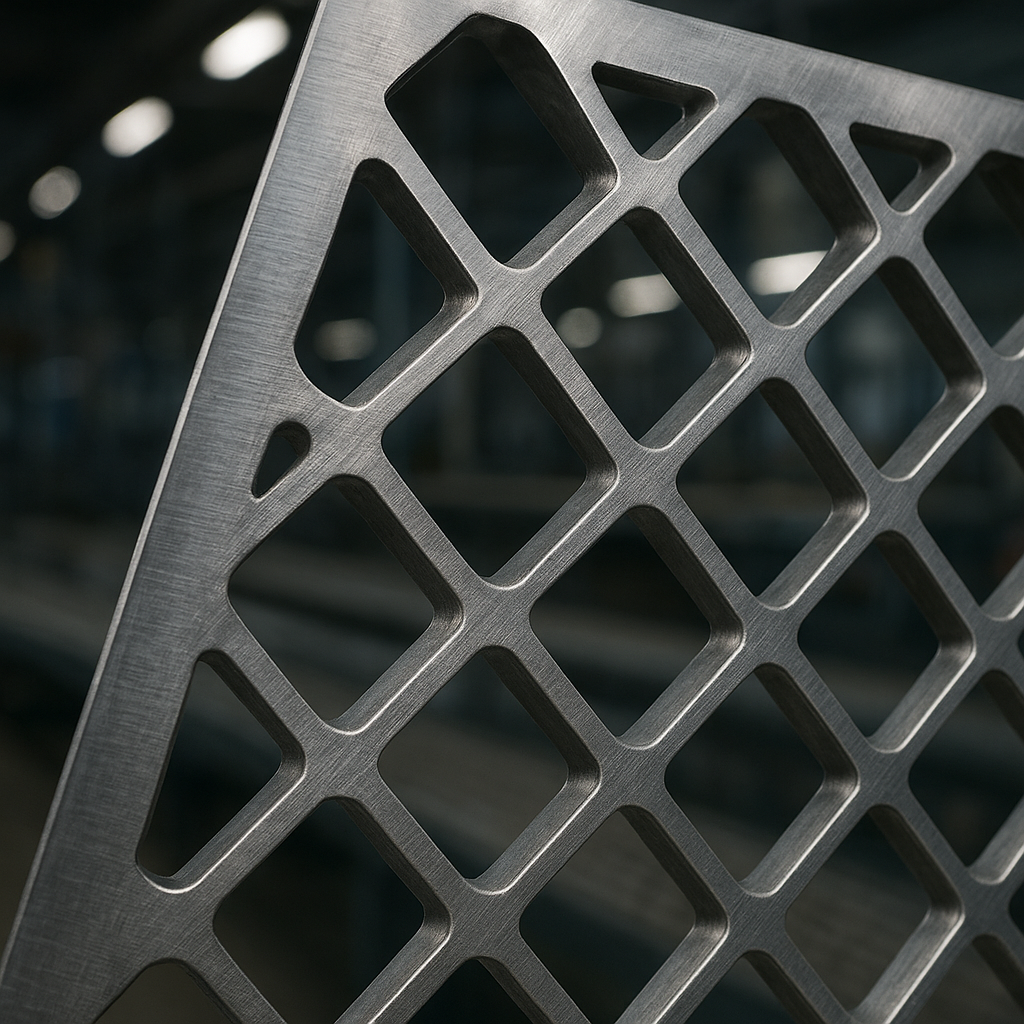

A chapa expandida é uma placa metálica com aberturas losangulares uniformes, fabricada a partir de aço ou alumínio. Diferente de telas soldadas ou chapas perfuradas, ela nasce de uma única peça sólida que passa por corte e estiramento simultâneo — processo que elimina soldas, emendas e desperdício de material.
Esse processo garante uma estrutura rígida e inteiriça. Não existe ponto de solda para romper. A malha losangular distribui cargas de forma uniforme, o que explica por que essa chapa aguenta aplicações pesadas como pisos de mezanino, passarelas industriais e plataformas de acesso.
Na prática, você encontra desde malhas micro expandidas (para filtragem e peneiramento fino) até malhas abertas de grande porte, usadas em fachadas, divisórias externas e painéis decorativos. A escolha do padrão depende da aplicação — e é aí que entra o conhecimento técnico que vou detalhar aqui.
Estrutura da Malha Losangular e Processo de Fabricação
O processo de fabricação da chapa expandida surgiu por volta de 1880 e, apesar das modernizações, a lógica permanece a mesma: uma chapa metálica sólida é cortada e esticada simultaneamente em uma prensa dobradeira com facas especiais.
As facas criam fendas na chapa. O repuxo mecânico estica essas fendas, transformando-as em aberturas losangulares. O resultado é uma tela inteiriça — sem emendas, sem soldas, sem pontos fracos.
Entender a nomenclatura técnica da malha é fundamental para especificar corretamente:
- A (Abertura da malha): comprimento da malha + abertura
- A1 (Abertura interna): vão livre interno da malha
- B (Comprimento da malha): medido pela diagonal maior
- B1 (Comprimento interno): diagonal interna
- C (Cordão): largura do fio metálico da malha
- D (Cruzeta): ponto de encontro entre cordões
- E (Espessura): espessura do material original
Após o corte e estiramento, a chapa expandida pode ser fornecida em placas planas ou enrolada em bobinas — o formato depende do volume de compra e da logística de transporte.
Especificações Técnicas: Padrões EXP e GME
A ABNT homologou dois padrões de chapas expandidas para padronizar o mercado brasileiro. A escolha entre eles define diretamente a aplicação possível.
Padrão EXP — Aplicações Leves
Destinado a filtragem, divisórias internas, paredes drywall e elementos decorativos. Espessuras menores, cordões mais finos, peso por metro quadrado reduzido.
| Código | A | B | Espessura | Cordão | AA% | Peso/m² |
|---|---|---|---|---|---|---|
| EXP – 5 | 5,5 | 10 | 0,6 | 0,8 | 71,0% | 1,37 |
| EXP – 5 – A | 5,5 | 10 | 0,75 | 0,8 | 71,0% | 1,71 |
| EXP – 5 – B | 5,5 | 10 | 0,9 | 1 | 64,0% | 2,57 |
| EXP – 9 | 9 | 20 | 0,9 | 1 | 78,0% | 1,57 |
| EXP – 9 – A | 9 | 20 | 1,25 | 1,5 | 66,5% | 3,27 |
| EXP – 12 | 12 | 25 | 0,9 | 1 | 83,0% | 1,18 |
| EXP – 12 – A | 12 | 25 | 1,25 | 1,5 | 75,0% | 2,45 |
| EXP – 12 – B | 12 | 25 | 1,5 | 1,8 | 70,0% | 3,53 |
| EXP – 12 – C | 12 | 25 | 1,5 | 2,2 | 63,0% | 4,32 |
| EXP – 12 – D | 12 | 25 | 2 | 2,5 | 58,0% | 6,54 |
| EXP – 20 | 20 | 50 | 1,5 | 2 | 80,0% | 2,36 |
| EXP – 20 – A | 20 | 50 | 2 | 2,5 | 75,0% | 3,93 |
| EXP – 20 – B | 20 | 50 | 3 | 3,5 | 65,0% | 8,24 |
| EXP – 29 | 29 | 54 | 2 | 3 | 79,0% | 3,25 |
| EXP – 38 | 38 | 75 | 1,5 | 2 | 89,0% | 1,24 |
| EXP – 38 – A | 38 | 75 | 1,9 | 2,5 | 86,5% | 1,96 |
| EXP – 38 – B | 38 | 75 | 3 | 3,8 | 80,0% | 4,71 |
| EXP – 38 – C | 38 | 75 | 4,7 | 5 | 73,5% | 9,71 |
Padrão GME — Aplicações Pesadas
Destinado a pisos suspensos, passarelas, mezaninos, forros industriais e grades em construção civil. Espessuras maiores, cordões reforçados, capacidade de carga estrutural.
| Código | A | B | Espessura | Cordão | AA% | Peso/m² |
|---|---|---|---|---|---|---|
| GME – 1 | 36 | 100 | 6,35 | 7,5 | 59,0% | 20,77 |
| GME – 1A | 40 | 100 | 6,35 | 6,5 | 59,0% | 16,2 |
| GME – 1B | 45 | 100 | 6,35 | 6,5 | 58,0% | 14,4 |
| GME – 1C | 50 | 100 | 6,35 | 6,5 | 52,6% | 12,96 |
| GME – 2 | 51 | 150 | 6,35 | 7,8 | 56,7% | 15,25 |
| GME – 3 | 34 | 133 | 4,75 | 4,7 | 69,4% | 10,31 |
| GME – 3A | 40 | 100 | 4,75 | 4,8 | 59,0% | 8,95 |
| GME – 3B | 45 | 100 | 4,75 | 4,8 | 58,4% | 7,95 |
| GME – 3C | 41 | 133 | 4,75 | 4,8 | 66,0% | 8,73 |
| GME – 3D | 50 | 100 | 4,75 | 4,8 | 53,0% | 7,16 |
| GME – 4 | 34 | 133 | 4,75 | 6,8 | 69,4% | 14,92 |
| GME – 4A | 40 | 100 | 4,75 | 6,5 | 59,0% | 12,12 |
| GME – 4B | 45 | 100 | 4,75 | 6,5 | 58,4% | 10,77 |
| GME – 4C | 41 | 133 | 4,75 | 6,5 | 66,0% | 11,82 |
| GME – 4D | 50 | 100 | 4,7 | 6,5 | 53,0% | 9,69 |
| GME – 5 | 34 | 133 | 6,35 | 7,6 | 69,8% | 22,28 |
| GME – 5A | 34 | 133 | 6,35 | 6,5 | 69,8% | 19,06 |
| GME – 5B | 41 | 133 | 6,35 | 6,5 | 67,0% | 15,81 |
| GME – 6 | 34 | 133 | 6,35 | 9,5 | 69,8% | 27,86 |
| GME – 6A | 41 | 133 | 6,35 | 9,5 | 67,0% | 23,1 |
| GME – 7 | 34 | 133 | 8 | 8,9 | 70,0% | 32,88 |
| GME – 7A | 41 | 133 | 8 | 8,9 | 67,0% | 27,26 |
| GME – 8 | 34 | 133 | 8 | 10,3 | 70,0% | 38,05 |
| GME – 8A | 34 | 133 | 8 | 8 | 70,0% | 29,55 |
| GME – 8B | 41 | 133 | 8 | 10,3 | 67,0% | 31,55 |
| GME – 9 | 34 | 133 | 9,5 | 9,5 | 71,0% | 41,67 |
| GME – 9A | 41 | 133 | 9,5 | 9,5 | 67,5% | 34,56 |
Aplicações em Indústria, Construção e Arquitetura
A chapa expandida serve para quatro funções principais, e entender cada uma delas orienta a especificação correta do padrão e da malha.
Proteção mecânica: Funciona como barreira física em guarda-corpos, proteção de máquinas industriais, carrocerias e divisórias externas. A estrutura losangular sem soldas resiste a impactos e tentativas de corte — um alicate comum não consegue romper a malha como faria com uma cerca de arame.
Filtragem e separação: Em ambientes industriais, a chapa expandida permite filtragem de resíduos em processos úmidos, retenção de sólidos em indústrias químicas e separação de materiais. A área aberta (AA%) define a capacidade de passagem de ar, luz e líquidos — quanto maior o percentual, maior a vazão.
Pisos e estruturas de carga: Padrões GME com espessuras de 4,75mm a 9,5mm suportam tráfego de pessoas e equipamentos em mezaninos, plataformas, rampas, escadas e passarelas industriais. A superfície antiderrapante natural (pela geometria da malha) elimina a necessidade de tratamentos adicionais.
Fachadas e elementos arquitetônicos: A chapa expandida permite passagem controlada de luz, ventilação e som. Em brises, painéis decorativos e fachadas, ela oferece bloqueio visual parcial sem eliminar a iluminação natural — característica valorizada em projetos residenciais, comerciais e corporativos.
Critérios Técnicos para Especificação Correta
Especificar chapa expandida errada gera retrabalho, desperdício de orçamento e estrutura subdimensionada. Aqui vai o que você precisa avaliar antes de comprar:
Abertura da malha (A e A1): Define o vão livre. Malhas menores (EXP-5, EXP-9) para filtragem fina e estética. Malhas maiores (EXP-38, GME) para estruturas onde o vão não compromete a função.
Espessura e cordão: Determinam a capacidade de carga. Pisos industriais exigem mínimo de 4,75mm de espessura. Aplicações decorativas podem usar 0,6mm a 1,5mm sem problema.
Área aberta (AA%): Percentual de vão em relação à área total. Quanto maior, mais leve a chapa e maior a passagem de ar/luz. Quanto menor, maior a resistência estrutural e o bloqueio visual.
Peso por metro quadrado: Fundamental para cálculo de carga em estruturas suspensas e para logística de transporte. Varia de 1,18 kg/m² (EXP-12) até 41,67 kg/m² (GME-9).
Acabamento superficial: Para ambientes corrosivos ou externos, considere chapas galvanizadas. O tratamento aumenta a vida útil e reduz manutenção em ambientes com umidade, calor ou agentes químicos.
A chapa expandida não gera desperdício no processo de fabricação — todo o material original é aproveitado. Isso reflete no custo-benefício final e na possibilidade de reciclagem futura.
Consulte nosso catálogo técnico para verificar disponibilidade de padrões EXP e GME, espessuras e acabamentos. Trabalhamos com chapas expandidas sob medida, direto da fábrica para o seu projeto.
